Telefunken E 127 Kw

Zemlja: Zap.Njemačka/Brazil
Proizvođač: Telefunken
Godina: 1953-sred.60-tih
Tip: Kratkovalni komunikacijski prijemnik

Princip: Single Conversion Superheterodyne
Pokrivenost: 1.5-3.3/ 3.2-7.1 / 6.9-14.1 / 13.9-22.1 / 21.9-30.5 MHz
Podešene mreže: AM / CW / MCW
Antenski izlaz: HF 4/13 ili SO-239 60 Ohms, rod antenna, long wire ili loop
Osjetljivost: CW: < 0.2 µV 6 dB S/N, AM:  < 2 µV 10 dB S/N
Podešavanje i očitavanje: 100 kHz oznaka samo na biranju, velika linearna skala 180º s 720 oznaka, podešavanje 5kHz uz uključenu interpolaciju
Stabilitet: 20 x 10(-5)/ºC
Selekcija: 6.3/3.2/1.2/0.3 kHz
Formfaktor -6/-60 dB: 1:2.6 kod 6.3 kHz širine
IF: 525 kHz
IF Rejection: > 60 dB, prosjek > 80 dB
Image Rejection: > 60 dB ispod 28 MHz
Audio izlaz: 2 W za vanjski zvučnik, 600 Ohm
Voltaža: 110/125/150/220/240 V AC +/-10% 45-60Hz, 70W
Vanjske karakteristike: 1.verzija: Kabinet: 550x372x384 mm, 42 kg
2.verzija: Stalak   : 520x304x380 mm
Pribor: Tg Fs 127 za FSK, Abl127 ili Abl 305 za raznolikost, BP102 za SSB, selectojet, fax, ugrađeni kristalni ocilator sa 6 pozicija, omča antene za smjer pronalaženja



Karakteristike



- Headphone Jack (2)

- Speaker

- Speakre Switch

- Ext. Speaker Jack

- Line Out 600 Ohm

- BFO +/-3 kHz

- NL

- S /AF Meter

- AGC / MGC

- AGC Output Jack

- Diversity Mode

- IF Output Jsck

- RF Gain

- Dial Lamps

- Spinner Knob

- Rack Handles

- Break in Relais

- Modular Construction

- Measuring Points

- Six Fixed Freq. Pos.

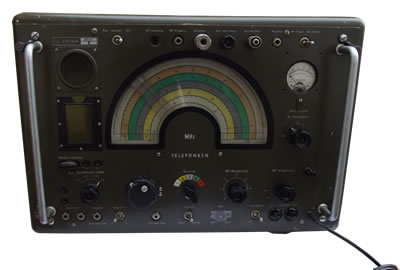

 TELEFUNKEN_E127 TELEFUNKEN_E127_2
